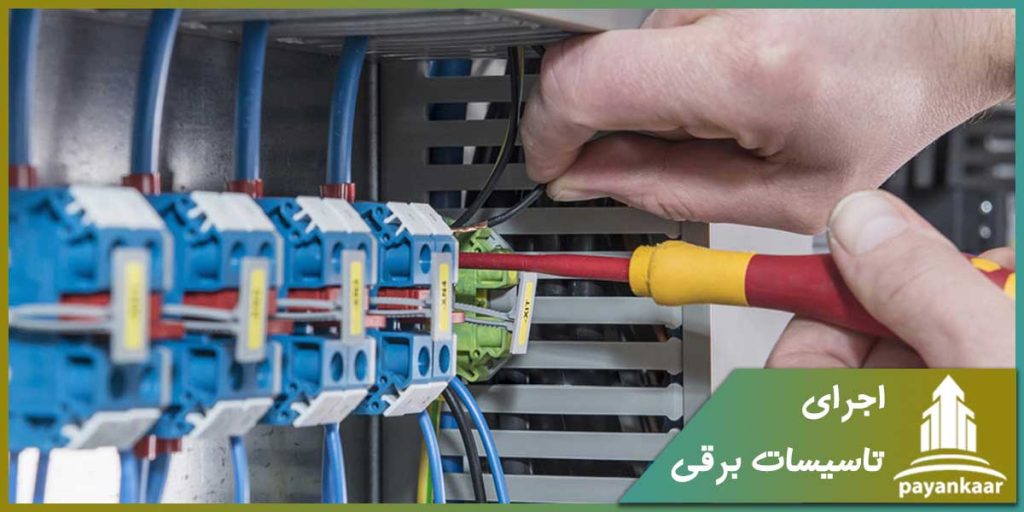

اجرای تاسیسات برقی

اجرای تاسیسات الکتریکی

اجرای تاسیسات الکتریکی ساختمان اصلی‌ترین بخش یک ساختمان است که مراحل طراحی، مشاوره، اجرا و نظارت را شامل می‌شود. طراحی تاسیسات الکتریکی شامل طراحی سیستم روشنایی، آسانسور و پله برقی، سیستم صاعقه‌گیر، سیستم‌های هشدار دهنده، طراحی تابلوها و رایزرها و غیره می‌باشد. اجرای تاسیسات الکتریکی ساختمان بسیار حساس بوده و نیازمند یک تیم قوی و باتجربه جهت طراحی و اجرا می‌باشد.

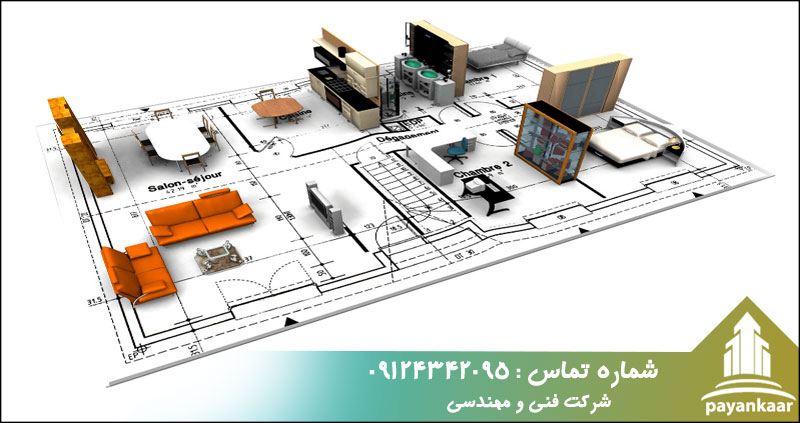

طراحی و اجرای تاسیسات الکتریکی

تاسیسات الکتریکی ساختمان اصلی‌ترین بخش یک ساختمان است که مراحل طراحی، مشاوره پیش از اجرا، اجرا و نظارت را شامل می‌شود.

طراحی تاسیسات الکتریکی بخش­های زیادی از جمله طراحی سیستم روشنایی، آسانسور و پله برقی، سیستم صاعقه­گیر، ­سیستم­های هشدار دهنده، طراحی رایزرها و تابلوها و غیره می­باشد. طراحی برای تاسیسات الکتریکی حکم نقشه را برای ساختمان دارد و همانطور که هر ساختمانی نیازمند نقشه اولیه قوی و هوشمندانه است، تاسیسات الکتریکی هم بدون طرح و نقشه اولیه به مرحله اجرا نمی‌رسد.

مشاوره پیش از اجرای تاسیسات الکتریکی

مشاوره یکی از گام‌های مهم قبل از اجرای تاسیسات الکتریکی می‌باشد. گاهی اوقات کارفرمایان به دلیل نداشتن دانش کافی با تیم اجرایی به مشکل برخورد می‌کند، بنابراین وجود مشاور خبره با تجربه از ملزومات اجرای تاسیسات الکتریکی است.

ارائه مشاوره پیش از اجرا و  اجرای تاسیسات الکتریکی ساختمان توسط مجرب ترین تیم و با مناسب ترین قیمت توسط شرکت فنی مهندسی پایانکار

تیم مشاوره قوی با مطالعات و تحقیقات به‌روز خود در کنار تیم اجرا هزینه‌های اضافی را به حداقل می‌رساند و با دانش خود بهترین متریال که مورد تایید استانداردهای جهانی است و از دید مهندسی کیفیت‌های لازم را دارد را برمی‌گزیند، به این ترتیب پروژه طراحی و اجرای تاسیسات الکتریکی به بهترین شکل ممکن آماده اجرا می‌باشد.

نظارت بر اجرای تاسیسات الکتریکی

در تمام پروژه‌هایی که به مرحله اجرا می‌رسند وجود تیم ناظر برای کنترل اوضاع و نظارت بر پیشرفت پروژه ضروری است. لازم به ذکر است با توجه به حساس بودن تاسیسات الکتریکی ساختمان اجرای صحیح تیم اجرایی و رعایت نکات ایمنی تخصصی برق امری بسیار مهم است که در غیر این صورت خسارت­های جبران ناپذیری به بار می­آورد، بنابراین تیم اجرا باید تجربه کافی در این زمینه داشته باشند و در کنار تیم اجرایی حضور یک مهندس ناظر از ضروریات است که اجرای تاسیسات الکتریکی بدون مشکل پیش برود.

اجرای تاسیسات الکتریکی

مهم‌ترین بخش هر پروژه مرحله اجرا می‌باشد، در تاسیسات الکتریکی نیز مهم‌ترین بخش اجرای آن است و در صورت وجود تیم اجرایی قوی و باتجربه پروژه تاسیسات الکتریکی با کیفیت و بدون خطر به پایان می‌رسد.

تاسیسات الکتریکی در مهندسی عمران جایگاه ویژه­ای دارد تا جایی که اگر این بخش از پروژه­های عمرانی حذف شود ساختمان سازی کاری بی­فایده است، زیرا در صورت نبودن تاسیسات الکتریکی امکان استفاده از وسایل برقی جهت رفاه و آسایش وجود ندارد و از طرفی زندگی بدون روشنایی و نور امکان­پذیر نیست.

اجرای تاسیسات الکتریکی ساختمان در چهار مرحله و موازی با بنایی ساختمان صورت می­گیرد

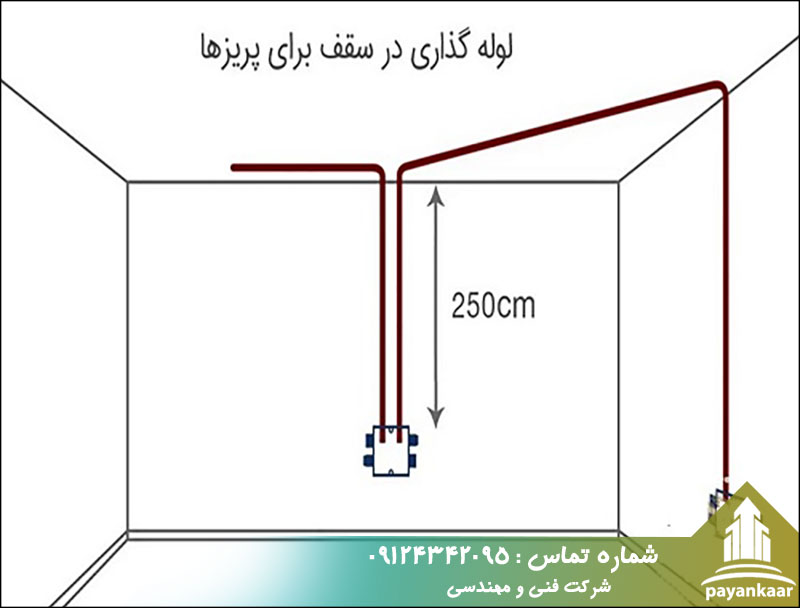

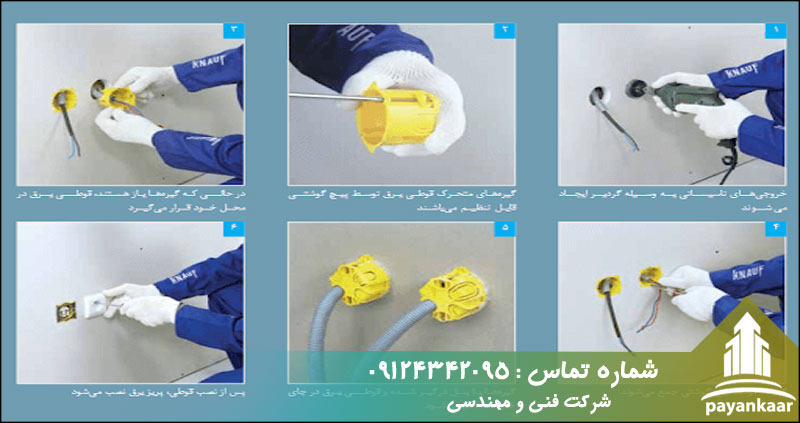

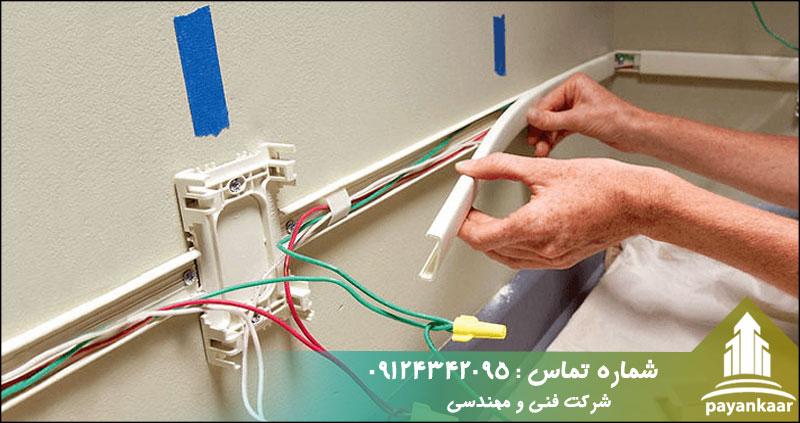

 لوله کشی و نصب قوطی کلیدها

 این مرحله شامل ایجاد شیار روی دیوارها برای نصب قوطی کلید و پریزها و لوله­های برق است. بنابراین در این مرحله سطح دیواری که قرار است گچ کاری شود، پس از مرحله کروم بندی ابتدا قوطی کلیدها در مکان­هایی که از قبل با تراز لیزری یا تراز شیلنگ مشخص شده علامت گذاری و با در نظر گرفتن فاصله استاندارد از لبه دیوارها و پنجره­ها نصب می­شود. لوله‌های برق پس از اینکه در شیارهای کنده شده قرار گرفتند برای اینکه تکان نخورند و در جای خود ثابت باشند توسط مفتول گالوانیزه به دیوار بسته می‌شوند. در این مرحله تمام قوطی‌های مربوط به کلیدها و پریزها، جعبه تقسیم‌ها و لوله‌های پلاستیکی مربوط به سیم‌های برق بسته می‌شوند.

نکاتی مهم هنگام لوله کشی و نصب قوطی کلیدها و پریزها

• لوله‌های برق باید در جایی نصب شوند که احتمال در معرض خطر بودن آن‌ها تقریبا صفر باشد.
• لوله گذاری باید طوری انجام شود که کمترین ضایعات را داشته باشد و لوله و سیم برق کمتری مصرف شود.
• در قسمت‌هایی که از زانوی برق استفاده می‌شود باید آن را توسط چسب به لوله‌ها محکم کرد تا آسیب پذیری آن به حداقل برسد.
• در هنگام لوله کشی برای برق ساختمان باید به ابعاد سوراخ‌ها و حفره‌هایی که در دیوارها برای عبوردادن و چرخاندن ابزاری مثل مته ایجاد می‌شود دقت کرد، ابعاد این سوراخ‌ها نباید بیش از اندازه زیاد شود تا به ظرافت و زیبایی ساختمان آسیب برساند.
• یکی دیگر از اصول برقکاری استفاده از تجهیزات مدرن و باکیفیت حین لوله‌گذاری است، در غیر این صورت کار نهایی کیفیت لازم را ندارد.
• حفره‌هایی که برای لوله برق ایجاد می‌شوند باید در فاصله حدود ۳۰ سانتی‌متری از حفره مربوط به لوله فاضلاب قرار گیرد.
• مرحله لوله کشی برق ساختمان باید بعد از گچ‌کاری ساختمان انجام شود و سپس قوطی کلیدها در جای خود قرار گیرند تا در دیوار فرو نرود و سپس کلید و پریزها به صورت محکم درون قوطی‌ها قرار گیرند و به این ترتیب کاربران به راحتی از آن استفاده کنند.
• برای لوله گذاری برق از دستگاه فرز استفاده شود تا با استفاده از این دستگاه خطوط نازکی را برای جا دادن لوله‌های باریک ایجاد کرد.

ابزاری که برای لوله گذاری برق استفاده می‌شوند عبارتند از:

• کاتر و کمان اره: برای برش دادن لوله ها
• متر: برای اندازه‌گیری و دقت در کار
• تیشه و قلم
• پیک نیک: برای گرم کردن خم‌ها در صورت نیاز
• فنر خم
• هیتر: برای خم کاری

لوله‌های مورد استفاده در لوله کشی برق ساختمان

۱ – انواع لوله‌های خرطومی پلاستیکی

۲-  لوله‌های پلاستیکی سخت یا pvc

۳- لوله‌های پلی اتیلن

۴- لوله‌های خرطومی یا فلکسی

 سیم کشی و کابل کشی

 سیم کشی ساختمان بسته به کاربرد و نوع ساختمان به دو روش توکار و روکار صورت می‌گیرد. در سیم کشی روکار همانطور که از اسم آن مشخص است سیم‌ها از روی گچ عبور داده می‌شوند که در این روش برای حفظ زیبایی یک نوع لوله برق مخصوص روی سیم‌ها کشیده می‌شود. با وجود ظاهر به هم ریخته و شلوغ این نوع سیم کشی در صورت به وجود آمدن مشکل در سیم کشی ساختمان عیب‌یابی این روش آسان‌تر است. در مقابل روش روکار امروزه به دلیل حفظ زیبایی ساختمان و همچنین ایمنی بیشتر در انواع ساختمان‌های مسکونی و تجاری مناسب‌تر و پرکاربردتر است. در روش توکار سیم‌ها از زیر گچ عبور داده می‌شود.

طراح تاسیسات الکتریکی بایستی نوع سیم، نوع عایق آن، نوع هادی، ساختار آن و سطح مقطع هادی را برحسب نوع کاربرد مشخص کند.

از بین فلزاتی که به عنوان هادی در ساختمان سیم‌ها و کابل‌ها استفاده می‌شود، مس به دلیل درجه خلوص بالای ۹۹.۵ درصد، مقاومت الکتریکی کم، مقاومت در برابر اثرات جوی، استحکام مکانیکی از همه معمول‌تر و مطلوب‌تر است.

برای اینکه سیم‌های عایق‌دار یا کابل‌ها دارای قابلیت انعطاف بیشتری برای حمل و نقل و نصب باشند، هادی را از تعدادی رشته یکنواخت که به صورت مارپیچ دور هم تابیده‌ شده‌اند می‌سازند. برای عایق کردن سیم‌ها و کابل‌ها از کاغذ آغشته به روغن، لاستیک طبیعی، لاستیک مصنوعی و پلاستیک استفاده می‌شود.

نصب کلید و پریزها

 یکی از مهم‌ترین کارهای الکتریکی ساختمان نصب کلیدها و پریزها است، زیرا در صورت نبودن کلید و پریز روشن کردن لامپ و استفاده از دیگر وسایل برقی امکان پذیر نیست. بنابراین هنگام نصب کلید و پریز در ساختمان باید دقت کرد و نکات ایمنی را به خوبی رعایت کرد. نصب کلید و پریز کار سختی نیست و به راحتی و با رعایت نکات ایمنی امکان‌پذیر است.

کلیدهای مورد مصرف در مدارات تاسیسات الکتریکی ساختمان‌ها بایستی با ولتاژ نامی ۲۵۰ ولت برای تک‌فاز و ۵۰۰ ولت برای دوفاز و سه‌فاز ساخته شوند. همچنین کلیدهای مورد مصرف در روشنایی باید بر اساس موارد استفاده، نوع منبع نیرو، شرایط محل نصب، ولتاژ و محاسبه مقدار جریان عبوری از آن از انواع توکار یا روکار، یک پل یا دو پل، تبدیل، صلیبی و سه پل و درصورت لزوم از انواع حفاظت شده در برابر اثرات زیان آور یا حفاظت شده در برابر جرقه و انفجار استفاده شود.

نکات مهم در جلوگیری از برق گرفتگی هنگام اجرای تاسیسات الکتریکی

هنگام اجرای تاسیسات الکتریکی برای جلوگیری از برق گرفتگی باید فیوز برق را قطع و به نکات زیر توجه کنیم.

• فاصله نصب کلید و پریز برق از کف ساختمان باید حدود ۱۱۰ تا ۱۲۰ سانتی مترباشد.
• فاصله پریز برق و تلفن و آنتن از کف ساختمان باید حدود ۳۰ تا ۴۰ سانتی متر باشد.
• فاصله همه کلیدها از چهارچوب در باید حدود ۱۵ تا ۲۵ سانتی مترباشد.
• فاصله آویز چراغ‌ها از سقف ساختمان بایدحدود ۳۰ تا ۵۰ سانتی متر باشد.
• فاصله جعبه فیوز از کف ساختمان باید حدود ۱۵۰ تا ۱۷۰ سانتی متر باشد.
• فاصله جعبه فیوز از لوله های آب و گاز باید حدود ۱ سانتی متر باشد.

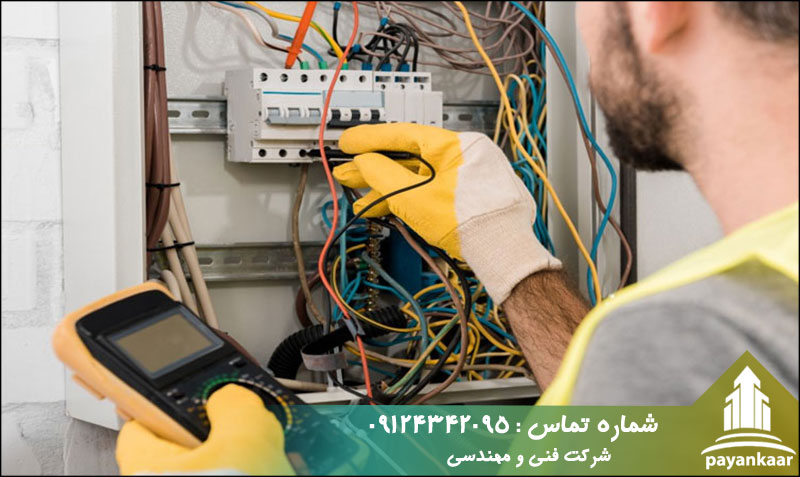

نصب تجهیزات الکتریکی و روشنایی­ها

آخرین قدم در اجرای تاسیسات الکتریکی ساختمان نصب تجهیزات الکتریکی و روشنایی ساختمان است. لازم به ذکر است هرنوع ساختمانی با کاربردهای متفاوت از تجاری گرفته تا مسکونی و بیمارستان‌ها نیاز ضروری به تاسیسات الکتریکی از جمله آسانسور، کولر، پله برقی، درهای ریموت و همچنین سیستم روشنایی داخلی و بیرونی دارد. از آنجایی که کار با برق و تجهیزات الکتریکی کاری پر خطر است بنابراین ضروری است که کلیه خدمات نصب تجهیزات توسط متخصصین حرفه‌ای این حوزه انجام شود. نصب تجهیزات الکتریکی و روشنایی ساختمان شامل نکات و اصول مهمی است که فقط متخصصین حرفه‌ای این حوزه آشنا به این نکات و اصول هستند و آن‌ها را رعایت می‌کنند.

خدمات نصب تاسیسات الکتریکی در پایان کار

• خدمات برقکاری و سیم ‌کشی ساختمان
• نصب تجهیزات الکتریکی جزئی در ساختمان‌های مسکونی
• نصب و سیم کشی تجهیزات مدارهای الکتریکی ساختمان
• نصب تجهیزات الکتریکی صنعتی
• نصب تجهیزات الکتریکی نیروگاه
• نصب تجهیزات الکتریکی بیمارستان
• نصب تجهیزات الکتریکی اتاق عمل
• راه اندازی، تعمیر و نگهداری از تجهیزات برقی و الکتریکی

نکاتی که در اجرای تاسیسات الکتریکی باید رعایت شوند

• فاصله‌ی آیفون و تابلو باید ۱.۶ متر باشد
• لوله‌های پشت کاشی‌ها باید شیار زنی شوند تا با کاشی فاصله داشته باشد و به آن نچسبد.
• بعد از نصب لوله‌ها باید از وارد شدن ضربه احتمالی و همچنین ورود ملات به آنها جلوگیری شود.
• تعداد خم‌های استاندارد ۹۰ درجه نباید از چهار خم بیشتر شود چون در این صورت فنر رد نمی‌شود و  همچنین همه خم‌ها باید در یک مسیر باشند.
• بعد از اینکه لوله‌ها و لوله‌های خرطومی در مکان مشخص شده قرار گرفتند باید به وسیله سیم مفتولی به هم بسته شوند تا در مسیر خود ثابت بمانند.
• در مورد سیم کشی سقف‌های کاذب باید به این نکته توجه کرد که در این سقف‌ها سیم کشی و لوله کشی بعد ازکلاف کشی انجام شود.
• لوله‌هایی که در کف ساختمان جاگیری شده‌اند باید به وسیله ماهیچه بتنی محافظت شوند تا در برابر ضربات احتمالی نشکنند.
• در مرحله نهایی و پس از وصل برق باید تمامی کلیدها و پریزها تست شوند و از صحت و درستی آن‌ها اطمینان حاصل شود.
• اتصالات لوله ها به یکدیگر را باید با چسب محکم به هم وصل کرد.
• سیم برق به کمک ترمینال وصل شود.
• در هنگام شیار زدن باید دقت کرد و از وارد کردن ضربه به دیوار جلوگیری شود.

یکی تاسیسات الکتریکی مهم سیستم روشنایی داخلی و بیرونی ساختمان است. سیستم روشنایی شامل انواع لامپ پرمصرف و کم مصرف، لوستر، لامپ تخلیه، لامپ هالوژن، انواع لامپ‌های فلورسنت، لامپ متال هالید و غیره می‌باشد.

مشخصات اصلی لامپ‌ها شامل موارد زیر است:

• شار نوری ( لومن)
• بهره نوری ( لومن بر وات )
• عمر لامپ
• درخشندگی لامپ
• رنگ دهی

عمر لامپ: براساس ساعات کارکرد که طی آن درصد معینی از لامپ‌ها ( مثلا ۵۰% ) می‌سوزد اندازه‌گیری می‌شود.

رنگ دهی: عبارتست از نشان دادن رنگ حقیقی اجسام رنگی در نور لامپ

طراحی و نصب آسانسور

آسانسور یکی از تاسیسات الکتریکی است که در ساختمان‌هایی که بیش از سه طبقه دارند ضروری و مورد استفاده می‌باشد. آسانسور از نظر نیروی محرکه دارای دو نوع کششی و هیدرولیکی است و مانند دیگر تجهیزات الکتریکی برای نصب آن نیاز است که از قبل برنامه‌ریزی و طراحی صورت بگیرد.

انواع آسانسور

• آسانسور مسافربر
• آسانسور حمل بار
• آسانسورحمل برانکارد بیمار
• آسانسور حمل خودرو

مراحل نصب آسانسور

• مرحله اول برای نصب آسانسور تهیه نقشه، جانمایی و مشخص کردن ابعاد کابین و ظرفیت آن است. جانمایی آسانسور توسط مهندس معمار انجام می‌شود. ابعاد چاهکی که برای نصب آسانسور در نظر گرفته می‌شود باید متناسب با ظرفیت کابین، نوع در و سرعت آسانسور طراحی شود.
• مرحله دوم آماده سازی چاه کف آسانسور
• مرحله سوم عملیات آهن کشی چاه آسانسور
• مرحله چهارم دیوار کشی اطراف چاه
• مرحله پنجم ساختن موتور خانه
• مرحله ششم دور چینی دور طبقات
• مرحله هفتم اجرای کابل کشی و نصب تابلو برق سه فاز

موتورخانه فضایی است که موتور گیربکس یا سیستم محرکه آسانسور و تابلو کنترل را در خود جای می‌دهد و ابعاد آن به ازای ظرفیت‌های مختلف متفاوت است.
